sPlan: Software de desenho de esquemas eléctricos e electrónicos

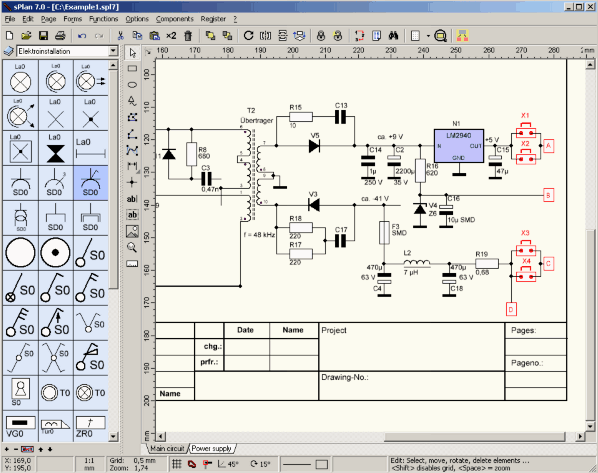

O sPlan é uma aplicação que permite desenhar esquemas eléctricos de uma forma fácil e rápida.

Os componentes podem ser directamente colocados na folha, a partir da extensa biblioteca de componentes que o programa traz.
Possui ainda uma grelha, cuja malha é personalizável, e que ajuda a colocar os componentes e ligá-los, de uma forma precisa. Pode também mover, rodar, aumentar ou diminuir o tamanho de todos os elementos do circuito. Permite ainda agrupar conjuntos de componentes para uso futuro. Por outro lado possui muitas características especiais como a numeração automática dos componentes, a lista automática de componentes, a utilização de variáveis e a procura de elementos.
Até mesmo os principiantes conseguem desenhar um esquema perfeito em poucos minutos.

Inclui

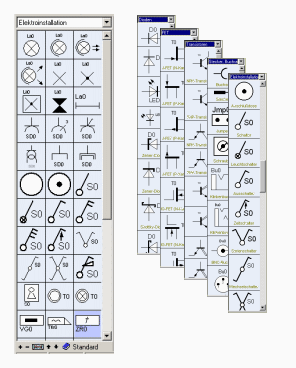

. Biblioteca de Componentes

Possui díodos, resistências, interruptores, transistores, comutadores de escada e de lustre, etc. Basta apenas clicar e arrastá-los para a folha.
Mas se por acaso o componente que precisa não fizer parte da biblioteca, poderá facilmente criá-lo (e gravá-lo na biblioteca para uso futuro).
Poderá ainda criar novas bibliotecas.

. Mover, rodar, aumentar e diminuir o tamanho

São operações muito fáceis de realizar, utilizando apenas o rato, de forma muito intuitiva.

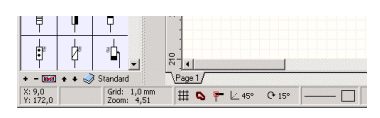

. A Barra de Estados

Todas as configurações importantes e frequentemente necessárias podem ser controladas e alteradas a partir da barra de estados do fundo da folha de trabalho, não sendo pois preciso andar à procura delas em menus.

. Um Projecto, Múltiplas Páginas

Um projecto pode conter tantas páginas quantas as que precisar. Pode facilmente alternar de página, dentro do mesmo projecto, com um simples clique do rato. As páginas podem ser facilmente ordenadas por qualquer critério, adicionadas ou apagadas. Pode até importar ou exportar páginas de/para outros projectos, beneficiando assim da chamada reutilização de objectos.

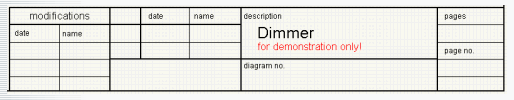

. Legenda

A característica Legenda permite-lhe carregar formulários para o fundo do seu esquema. Esses formulários são editados separadamente do seu desenho, de forma a não prejudicarem o trabalho, mas podem depois ser facilmente apensos ao mesmo.

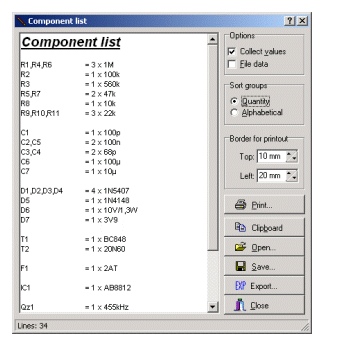

. Lista de Componentes

Dados dos componentes, tais como identificadores e valores, são processados automaticamente, enquanto desenha o seu esquema. Uma lista estruturada de componentes pode ser facilmente gerada, sempre que o desejar.
A lista de componentes é alterável, de forma que pode acrescentar-lhe informação.
Tem várias opções para a criação de lista de componentes, tais como ordem alfabética, por tipos de componente e dentro deste por ordem de valores, etc.
Pode ainda copiar essa lista para onde quiser e pode até exportá-la para o Word ou Excel.

. Renumeração Automática

Uma outra característica importante é a renumeração automática dos componentes. Não precisa de preocupar-se em numerar os componentes. Cada um deles obtém o seu índice automaticamente. Poderá preencher vazios que possam aparecer se apagar um componente, através da utilização de uma função de renumeração automática, sempre que quiser.
Também conseguirá, se assim o pretender, renumerar o circuito de uma forma geométrica, sendo que o sPlan, neste caso, percorrerá o circuito por linhas ou colunas e numerá-los-á dessa forma. Desta forma terá uma numeração lógica dos seus componentes, mesmo que o seu desenho tenha sido desenhado por uma ordem mais ou menos confusa.

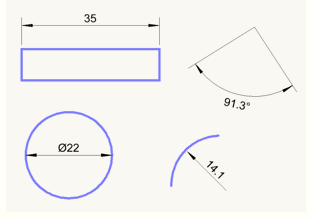

. Dimensões

A aplicação permite-lhe criar vários tipos de dimensionamento, sendo que cada dimensão que usar é um objecto independente, que poderá ajustar em qualquer altura. O dimensionamento poderá ser feito de forma automática ou por um valor fixo que lhe queira impor.

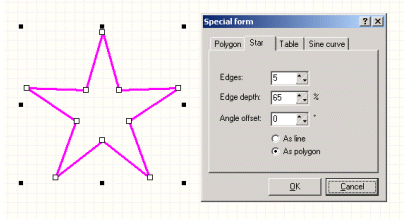

. Formas Especiais

As formas especiais permitem-lhe criar figuras geométricas frequentemente necessárias, tais como polígonos equiláteros, sinusóides ou tabelas, por exemplo.

. Links Activos

Permitem-lhe criar links, no seu esquema/projecto, para qualquer site da Internet ou para um qualquer ficheiro do seu PC, como por exemplo uma datasheet de um determinado componente.
Através dos links internos poderá criar ligações de uma qualquer parte do projecto para outra parte do mesmo projecto, outra página, aumentando o grau de interactividade dentro do mesmo projecto.

. Hierarquização

Os componentes que usar poderão ter, se assim o entender, uma relação pai-filho. O pai saberá tudo sobre o seu filho e um filho saberá quem é o pai. Isso permitirá ao filho obter o identificador e o valor do pai. Se o pai for alterado, o filho mudará em conformidade. Isto pode constituir, em certos casos, uma grande vantagem, especialmente se estiver a usar contactores e contactos (filhos) ou CIs com várias portas.

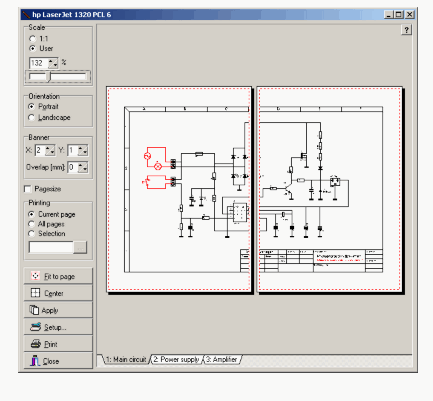

. Imprimir

O sPlan está equipado com uma grande gama de ferramentas e opções para pré-ver as impressões. Poderá ver pois, de uma forma exacta, como ficará a impressão, antes de mandar realmente imprimir, poupando-lhe assim muita tinta e papel.
Pode seleccionar a impressora, ajustar o tamanho à folha, a posição do esquema na folha, etc.
Pode ainda repartir o desenho em várias partes, por exemplo criar um print em A2 a partir de A4s

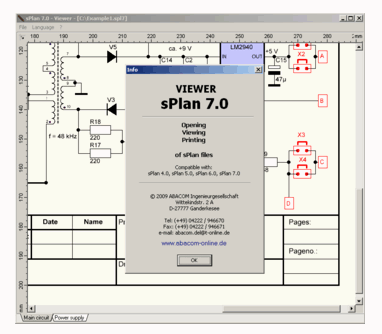

. Visualizador

Como complemento da aplicação sPlan, temos o Viewer. Com ele, toda a gente fica habilitada a abrir, ver e imprimir ficheiros criados pelo sPlan.
Se pretender publicar os seus esquemas na Internet, poderá oferecer para download o Viewer (aplicação pequena e leve), de forma a que todos os visitantes consigam abrir, ver e imprimir os seus esquemas, tendo esses utilizadores o sPlan ou não.

Poderá fazer o download do sPlan e do Viewer nos links abaixo.
