Trabalhos Grafcet – Enunciados

by admin

Curso Profissional de Electrónica, Automação e Comando
Disciplina: Automação e Comando
Módulo de Projectos com Autómatos Programáveis
Enunciados de Trabalhos para Avaliação
Finalização até 31.05.2009

Projecte, programe e monte um sistema automatizado que corresponda aos requisitos do enunciado.

Critérios de Avaliação:
Projecto e Programa (50%)
.Relatório com
..Grafcet;
..Atribuição de Bits/Endereços a Estados, Transições (internas e externas), Acções (internas e externas);
..Equações dos Estados;
..Ladder;
..Lista de Instruções;
Montagem (50%)

Grupo 1

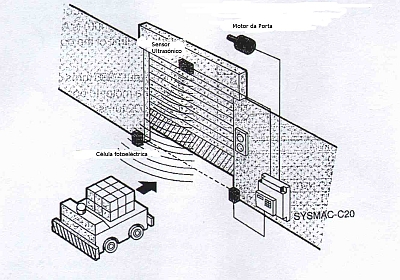

grafcet_trabavalenunc1

Veículo aproxima-se;
Sensor ultrasónico detecta essa aproximação;
Porta abre-se totalmente;
Sensor fotoeléctrico detecta veículo a passar e quando já passou completamente pela porta
três segundos após essa detecção porta começa a fechar;
Porta fecha totalmente.

Grupo 2

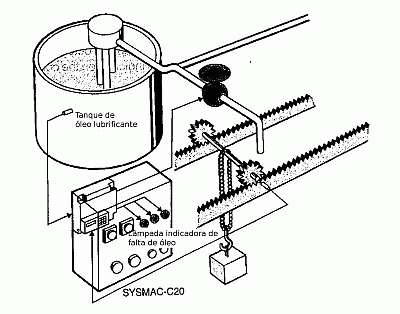

grafcet_trabavalenunc2

Objecto/peça a ser localizado chega à posição pré-definida;
Sensor detecta essa chegada;
Máquina aplica óleo ao objecto/peça (é aberta uma válvula electromagnética durante um período pré-definido – cinco segundos);
Nível de óleo da máquina lubrificadora é permanentemente monitorizado por um sensor;
Quando esse nível desce abaixo de um nível pré-definido, acende-se uma lâmpada vermelha avisadora.

Grupo 3

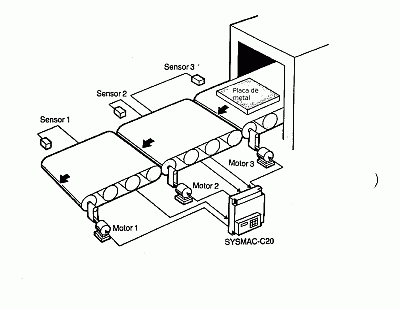

grafcet_trabavalenunc3

Três ramos de passadeira podem transportar placas metálicas;
Há três sensores de proximidade (um no início de início de cada ramo de passadeira);
Cada ramo de passadeira começa a andar quando é detectada a aproximação de uma peça e passados 3 segundos o ramo de passadeira anterior pára.

Grupo 4

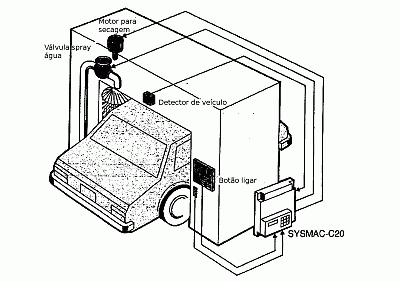

grafcet_trabavalenunc4

Sensor detecta veículo em posição;
Operador põe passadeira em andamento, premindo botão de pressão;
Válvula de spray de água é aberta;
Passados dez segundos é ligado motor de secagem;
Passados 50 segundos, após a sua abertura, spray de água pára;
Dez segundos após a paragem do spray de água, motor de secagem é desligado;
Sensor deixa de detectar veículo e passadeira pára;

Grupo 5

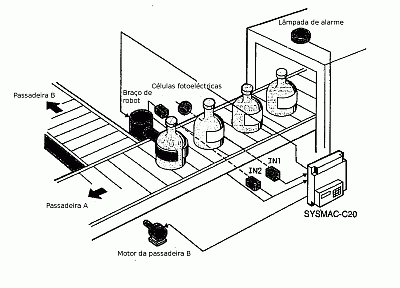

grafcet_trabavalenunc5

Mãos à obra!
