Pinagem das fichas RJ-45

by admin

Recentemente tive de cravar uma série de fichas RJ-45 em vários cabos de uma rede informática.
Como não sabia, tive de investigar.

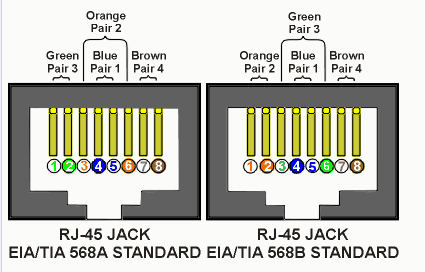

Para já fica aqui a ordem de ligação dos 8 fios, vendo-se na figura abaixo que existem 2 normas/standards. Eu usei a primeira e não houve problema.
Li algures que se ligarmos fora da norma o cabo fica sujeito a mais interferências. Duvido disso, mas é sempre bom seguirmos a norma, até para facilitar o trabalho dos outros que vêm atrás ou mesmo nosso se voltarmos a ter de mexer na mesma instalação.

Fica também, desde já, prometido para breve, um artigo mais completo sobre este tema.

Nota: A bolinha branca com um número de uma cor, indica que o cabo é branco e dessa cor; a bolinha duma cor e o número branco, indica que o cabo é da referida cor – sólida (sem branco).
